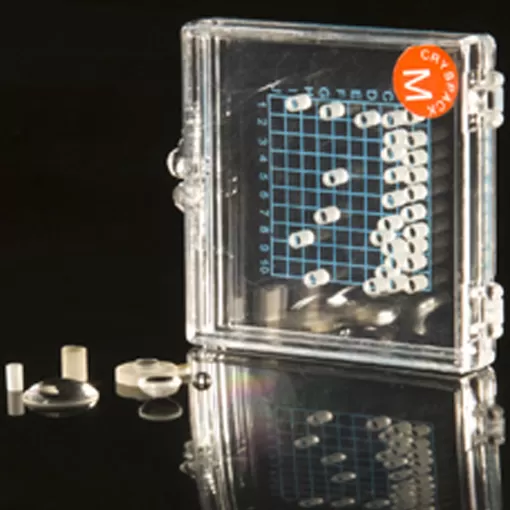

Rod Lens

ロッドレンズ

ロッドレンズの円周は研磨され、両端は研磨されている。光学的性質はシリンドリカルレンズに似ている。棒状レンズの直径を通過したコリメート光は、1本の線に集束される。光学ガラス及び紫外線溶融シリカ基板は、種々の紫外線、可視光及び近赤外用途に用いることができる。

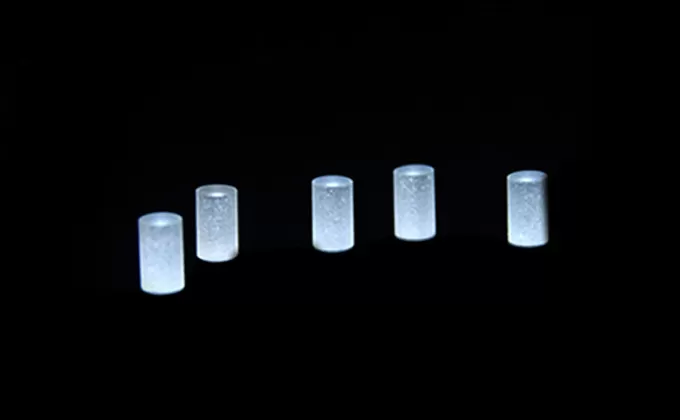

ロッドレンズの説明


光学ロッドレンズは、主に撮像サイズを変更するための設計要件に用いられる。例えば、点を線点に変換したり、画像の幅を変更せずに画像の高さを変更したりします。棒状レンズは、線形検出器照明、バーコード走査、ホログラフィー照明、光学情報処理、コンピュータ、レーザー発光に適用することができる。また、高出力レーザシステム及びシンクロトロンビームラインには円筒レンズが用いられる。同時に、ロッドレンズ部品に対する要求はますます高くなり、特に高出力レーザキャビティと長距離オフライン干渉計において。例えば、高精度の測定機器設備。専門の光学メーカーとして、Ecoptik(BRD opticalとも呼ばれる)はこれらのタイプのデバイスを所有しています。断面屈折率は放物面形状であり、光ビームに自己集束効果があり、光ファイバのコリメートの光学レンズに用いることができる。

ロッドレンズの仕様



布地溶融シリカ赤外透過段、OH<10 PPM
1ちょつけい4.75mm+/-0.1mm
2長い12mm+/-0.2mm
3透明絞り4.75mm(14.922mm Naminal Circumference)*10mm Length
4ひょうめんしつりょう20/10スクレーパ/掘削
5サーフェス図1波長不規則
6ベベルエッジ45度+/-15度最大斜面=0.5 mm
7コーティング780 nmを中心としたMgF 2ハードコート
8自動化された光検出22Deg

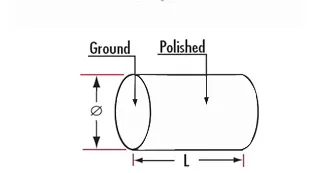

ロッドレンズ図

Drawing Of Rod Lens
