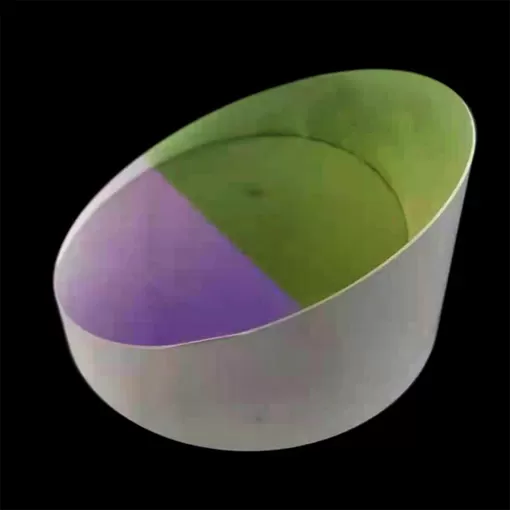

off axis parabolic oap mirrors for high power ultrashort laser1

オフ軸放物線 (oap) 用ハイパワー超短レーザー

スコープの供給: このインデントは調達の "オフ軸放物線 (oap) ミラー" 超短ハイパワー (1PWレベルまで、25 fs、最大エネルギー25 j) ti: サファイア (800 nm) レーザービーム。 をoapミラーなければならない使用するための互換真空環境 (< 10-5ミリバール)。 必要な品質保証 (qa) テストレポートとして入札仕様ごとに提供されるべき。 を詳細のoapミラー仕様は次の表に指定された。


技術仕様のオフ軸放物線ミラー

S。 番号パラメータ公称値
1構成Equithickまたはウェッジ構成
2直径 (mm)250ミリメートル + 0/-1ミリメートル
3傾斜焦点距離 (反射有効焦点距離)2000 ± 10ミリメートル
4オフ軸角度 (度)12.5o ± 0.5o
5開口≥ 230ミリメートル
6材料ガラスまたは同等基板
7反射コーティング高反射率、多層誘電体
8コーティング反射率> 98.5% s-pol。 ライト
9スペクトル帯域幅のサポート750 - 850 nmまたは広い (tiの使用: saレーザー動作で中央で波長800 nm)750 - 850
10表面図エラー (oap表面)≤ Λ/4ピーク谷で633 nmにわたって測定開口
11表面品質 (傷/掘る)60/40以上
12レーザー損傷閾値≥ 0.2 j/cm2超短20 -100fsパルス
13Oapにマーキング (軸アライメント目的)エッチングマークoapの裏面に提供されるべき示す幾何センターと頂点方向
14真空互換性≤ 10-5ミリバール
15品質保証 (qa) 文書 (eachoap)(1) 寸法レポート (機械サイズ、傾斜焦点距離、オフ軸距離andangle)。
(2) interferogram分析oapの後の表面コーティングに評価表面図エラー以上の面積の少なくとも100ミリメートル直径以上。
(3) 反射率曲線全波長範囲 (750 nm - 850 nm orwider)。 上記レポート承認ために出荷前に購入者に送信する必要があり。 最終的な出荷が許可された後にのみ購入者からテストレポートの承認。
16証人サンプル1目撃サンプル (サイズ ≥ 25ミリメートル × 25ミリメートル、または ≥diam 25ミリメートル、または最寄りの標準) 、同一こと基板とコーティングoapsと一緒に出荷されなければならない時に。 購入者は裁量に独立して評価のqaパラメータとパフォーマンステスト証人サンプル評価。


テストと受け入れ基準3.1工場出荷前にテストレポート:以下の工場テストレポートすべてのoapミラーに対する供給ために製造発注書を出荷前に提供なければならないの材料:

引用してくださいqaテストレポート別途

(1) 寸法レポート (機械サイズ、傾斜焦点距離、オフ軸distanceand角度)

(2) interferogram分析oapの後の表面コーティングに評価表面図エラー以上の面積の少なくとも100ミリメートル直径以上

(3) 反射率曲線全波長範囲 (750 nm - 850 nmまたは広い)。 をサプライヤー必要船材料のみ承認後の工場試験レポートから購入者。 証人サンプルoapsと一緒に出荷されなければならない時に。


保証: をミラーなければならない少なくとも保証の日から3ヶ月間配信で購入者サイト。 感謝
