right angle prism

直角プリズム

直角プリズムミラーは非常に汎用性光学部品、一般的に光学アセンブリの個別プリズムと部品として使用。 ビーム入射する光の脚の直角プリズムミラーは逸脱によって公称値の90 ° 、プリズムの正確な回転しながらコントロールビーム。 光の斜辺にプリズム、これは、一般的にポロプリズム。 この構成、光ビーム受ける180 ° 偏差ことは不変に方位軸、プリズムの正確な調整しながらコントロールビーム高度。

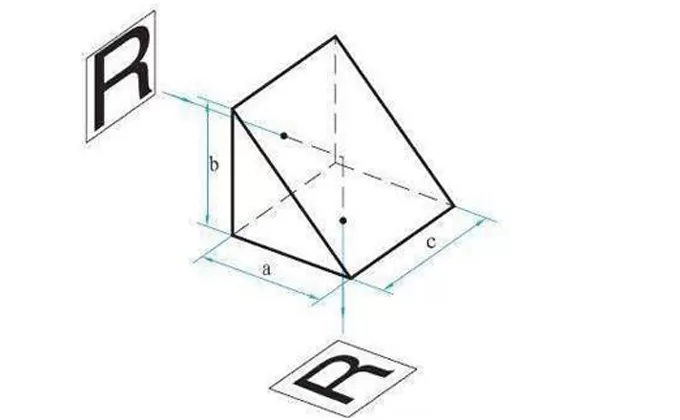

直角プリズムミラーの説明

を直角プリズムミラーは通常使用をオンに光路や偏向画像によって生産光学系によって90 °。向きにによってプリズム、画像は整列左と右、逆さまと左と右。長方形プリズム画像コンビネーション使用することができ、ビーム偏差と他のアプリケーション。


が直角光学プリズムミラー使用され、いくつかの光学フィルムは通常メッキ。長方形プリズム自体は接触面積など典型的な角度45 ° と90 °。 したがって、通常リフレクターと比較して、長方形プリズムは簡単にインストールしては良好な安定性と強度メカニカルストレス。それらは最良の選択の光学部品のすべての種類のデバイスと楽器。


description

直角プリズムミラーの仕様


材料BK7ガラス/uvフューズドシリカ
寸法3ミリメートル〜200ミリメートル
寸法公差± 0.1ミリメートル〜 ± 0.05ミリメートル
表面品質60/40、40/20、20/10
表面平坦性Λ/20 - λ/4
角度公差<30arc秒。〜5arc最小
ベベル<0.25ミリメートル × 45 °
コーティングカスタマイズされた要求として



タイプ番号寸法
ラップ-55.0ミリメートル × 5.0ミリメートル
ラップ-1010.0ミリメートル × 10.0ミリメートル
ラップ-12.512.5ミリメートル × 12.5ミリメートル
ラップ-1515.0ミリメートル × 15.0ミリメートル
ラップ-2020.0ミリメートル × 20.0ミリメートル
ラップ-2525.0ミリメートル × 25.0ミリメートル
ラップ-5050.0ミリメートル × 50.0ミリメートル
