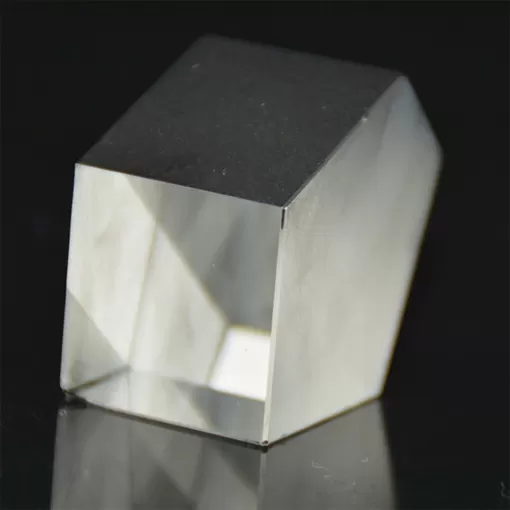

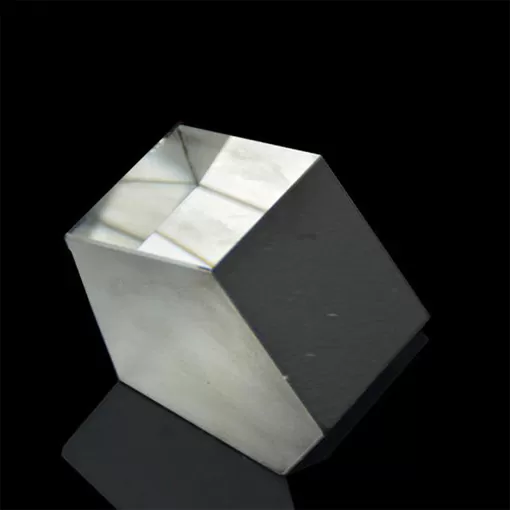

penta prism1

ペンタプリズム

五角形プリズムはビーム角 (90 °) 、ステアリングギアの1。これは、2つの目的: 1は、どんなにくらい最初入射角度側は、緊急光入射光舵角 (90 °);他は、異なり長方形プリズム、得られた画像は、どちらも回転も鏡面反射。Pentaprismはで使用されるカメラファインダー、画像観察システムまたは測定器。

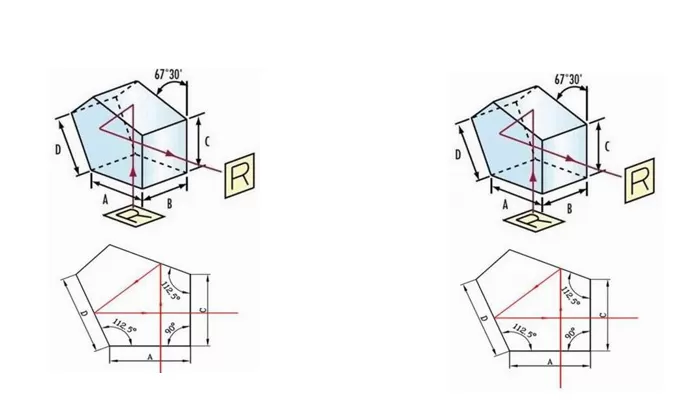

説明のペンタプリズム


特性の五角形プリズムは90 ° 光の角度となった垂直発生率、後に45 ° の角度2表面反射、90 ° の角度から終了、反対側の入射光と緊急ライトは90 ° 角度、 そのようなアプリケーション五角形プリズムことターン軸周り90 °。 最近、五角形の特性の使用光学プリズム測定 [1] planarityの太平洋、すなわち五角形プリズム回転水平軸垂直面における緊急ライトスイープアウト飛行機、と副周り垂直軸回転、水平面で測定することができる、レーザー光源として使用する場合、のでレーザー範囲遠、 をスイープ大平面ことができ、このための住宅建設、大型エンジニアリング建設の平面測定明らかにはシンプルで便利での高精度、五角形のでプリズムを必要とより。


五角形プリズム達成できません内部全反射ベースに重要な広角原理である。 したがって、このプリズムは、一般的に2の反射面でコーティングされたアルミフィルムとブラック塗装、と入射と発信表面MgF2単一の抗反射コーティングで被覆され。



description1
description2

仕様のペンタプリズム

材料:N-BK7
直径公差:± 0.1ミリメートル
角度公差:≤ 2 ''
平坦性:Λ/4 @ 632.8nm
表面品質:40/20
開口:> 85%
ベベル:<0.25ミリメートル × 45 °
コーティング:S1 & S2: 単層mgf2コーティング
S3 & S4: アルミニウム処理と塗装黒


を寸法 (mm)
7x5
7x6
10x10
15x15
20x20
30x30
