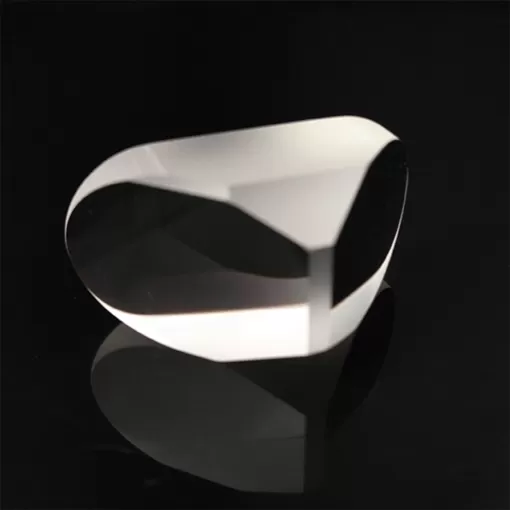

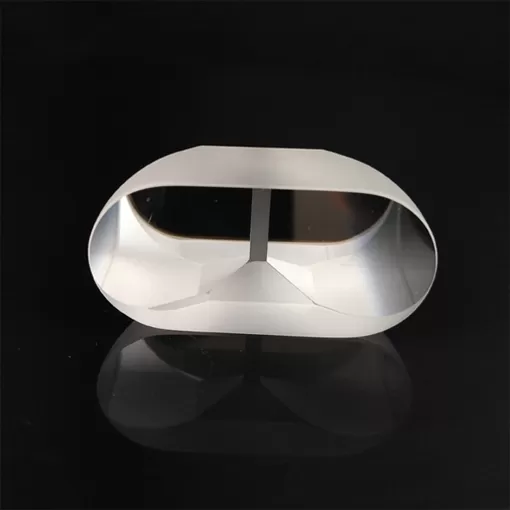

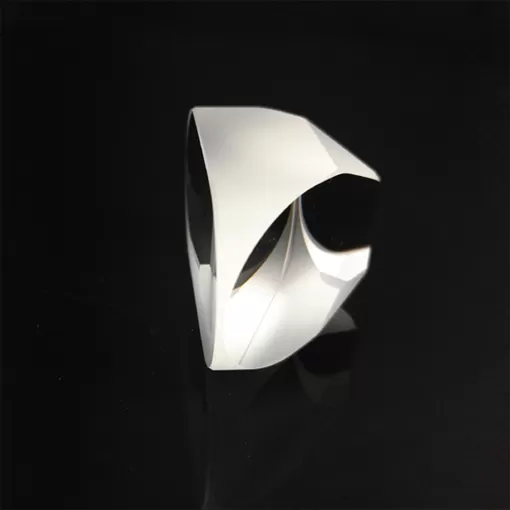

corner cube retroreflector1

コーナーキューブ反射鏡

BK7とuvfsコーナーキューブ反射鏡プリズム設計され逸脱入射光180度の独立して角度発生率の。 これらのコーナーキューブプリズム3ミラー表面と角度90 ° で相互に、を形成するために並置のコーナーキューブ入り口顔で垂直にキューブの対角。


説明のコーナーキューブ反射鏡プリズム


をコーナーキューブ反射鏡知らとしてccrやtrihedral光学プリズムは、光学構造で構成されての3隣接、相互の直交飛行機反射表面がフォームのコーナーキューブ。 をコーナーキューブを反映している入射線特定の角度、独立したプリズムとビームの向き。

Ecoptikコーナーキューブは分光法などのさまざまなアプリケーションで使用され、戦場技術と衛星。 コーナーキューブ有効範囲検索武器システムと援助を実施する際に他の正確な変位と距離測定。 たとえば、衛星軌道上で地球の周り必要監視のその位置それ対策プレートテクトニクスと海洋表面地形。


仕様のコーナーキューブ反射鏡プリズム



一般的な仕様。高精度仕様。
材料光学ガラス (H-K9L、BK7、等) 、溶融シリカ
寸法2ミリメートル〜80ミリメートル
寸法公差± 0.1ミリメートル± 0.02ミリメートル
90 ° 偏差公差<3アーク最小<3arc秒。
表面平坦性 @ 633nmΛ/2Λ/4
表面品質60-4020-10
コーティング顧客の要求に



連絡
興味光学製品?
Ecoptikに連絡することを躊躇しない。
*
*
*
*
