scanning mirror1

スキャンミラー

走査ミラーアプリケーションは超高ダイナミック、低慣性スキャン用レーザー処理、ストリークカメラ、lidar、セキュリティ、センシングとターゲットアプリケーション、強化された曲げ強度、均一性、高共振周波数、超低慣性、と光学表面品質はキー。

説明のスキャンミラー

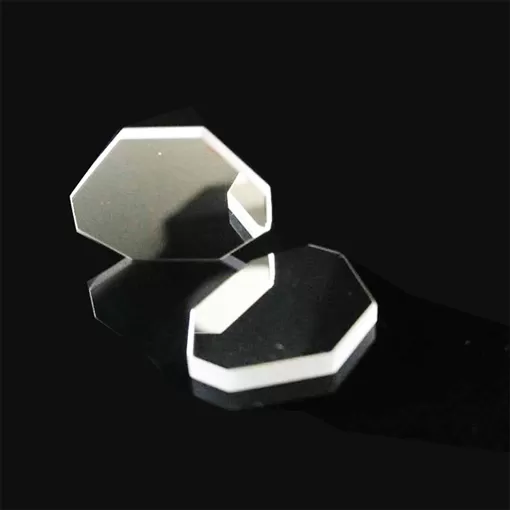

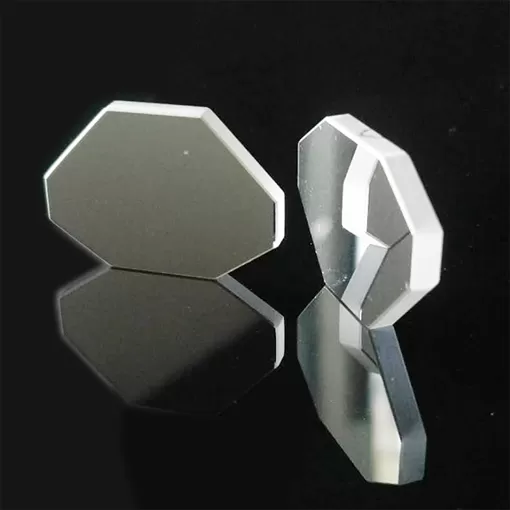

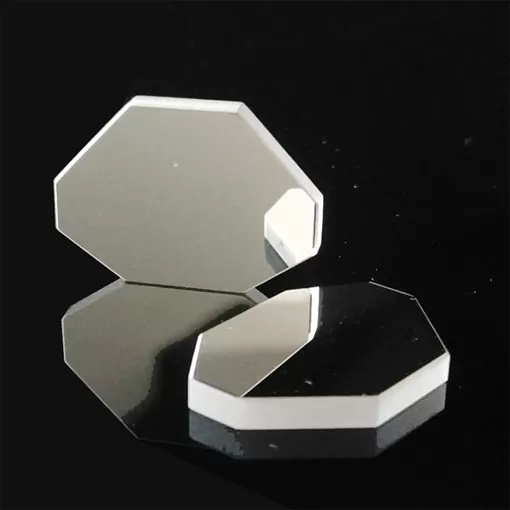

をスキャンのミラーEcoptik(別名brd光) は使用される軽量長方形ミラー高速2軸レーザースキャンシステム。 各ミラーのための寸法をレーザーでビームサイズ応じて計算されている。 を光学ミラーは、高反射率の99.5% 以上である。 走査ミラーは通常マウントするため検流計走査目的。 2軸スキャンミラー、一般的にyミラーは大きいサイズと比較xミラー。 これはという事実xミラーは使用にスキャンyミラーではなく直接オブジェクト。

description

仕様のスキャンミラー


材料BK7ガラス/溶融シリカ/
寸法8ミリメートル〜30ミリメートル
寸法公差± 0.1ミリメートル
厚さ許容差+ 0.0ミリメートル/ -0.05ミリメートル
表面品質20/10、10/5
平坦性Λ/4〜 λ/10
平行度<3oアーク秒
波長1060nm、1064nm、532nm、355nm、266nm
コーティングr> 99.5%高反射コーティング/絶縁コーティング/金属コーティング


タイプ番号スポットサイズを寸法 (mm)
BRD-SCM-T1.058.08.4 × 11.5 x1.05X
10.1 × 15.1 x1.05Y
BRD-SCM-T1.710.014.7 × 19.4 × 1.7X
16.4 × 28.0 × 1.7Y
BRD-SCM-T2.020.025.0 × 30.0 × 2.0X
30.0 × 35.0 × 2.0Y
BRD-SCM-T3.2A12.018.3 × 24.6 × 3.2X
21.3 × 38.9 × 3.2Y
BRD-SCM-T3.2B15.022.1 × 28.8 × 3.2X
24.8 × 39.4 × 3.2Y
