micro prism

マイクロプリズム

Ecoptikのマイクロプリズムは主に内視鏡、LDから光ファイバへの結合応用に用いられる。

私たちのマイクロプリズムは多くの医療や工業機器メーカーの人気製品です。

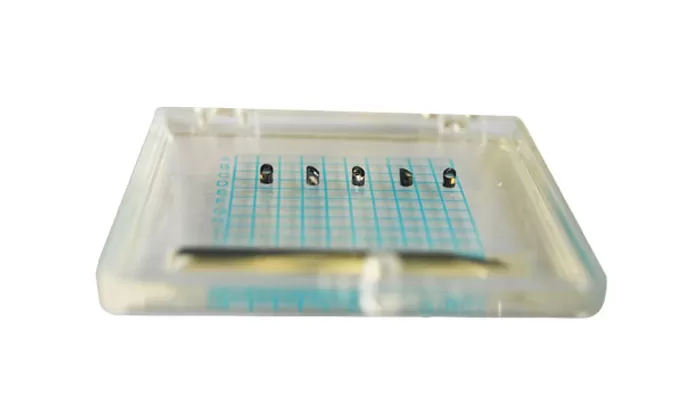

マイクロプリズムの説明

マイクロプリズムは、コンポーネントまたは光ファイバデバイス内のビームの経路を変更するための効果的な方法を提供する。光線がプリズムの1つの面を通過すると、屈折が発生します。ファイバにおけるマイクロプリズムの主な用途は、光ビームを1つの光チャネルから別の光チャネルに高精度に導くことである。プリズムのすべての光学的特性を持っています。小さなサイズにすぎません。

マイクロプリズムのサイズが小さいため、その加工方法は通常のプリズムとは少し異なる。光学ガラスを切断、研磨、研磨することでも作られています。

マイクロプリズム規格


マイクロプリズムの構造

マイクロ直角プリズム、マイクロウェッジ、マイクロ鳩プリズム、マイクロペンタプリズム

きてい

BK 7ガラス、溶融シリカなど。

次元#ジゲン#

0.2mm~5mm

角度公差

Up to ±10 arc sec.

ひょうめんしつりょう

20/10 , 10/5

表面平坦度

λ/10

正孔径

>サイズの90%

コーティング

お客様の要求に応じて提供


連絡
興味光学製品?
Ecoptikに連絡することを躊躇しない。
*
*
*
*
