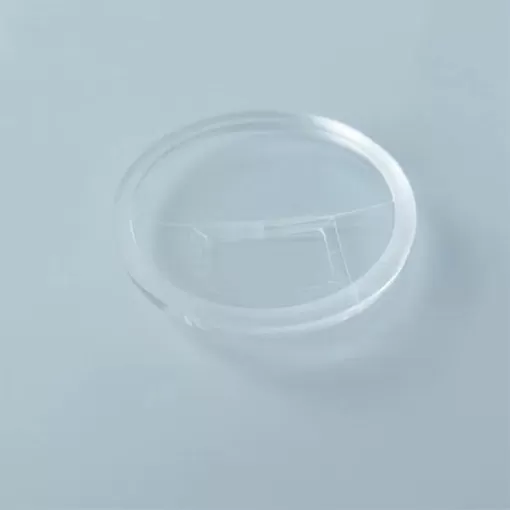

precision polishing aspherical lens

精密研磨非球面レンズ

従来の球面レンズは球面収差を生じる。球面レンズには好ましくない特性(球面収差と呼ばれる)があり、レンズの光軸から離れるほど光はより強い回折をもたらし、球面収差は画像の鮮明度を低下させる。非球面レンズの形状は最適化され、優れた撮像特性を有する。主な利点は、球面収差を補正できることである。非球面レンズは球面収差を効果的に除去するだけでなく、レンズが発生する他の形式の収差を効果的に除去することができる。非球面レンズは単一の素子設計を採用し、マルチレンズ光学アセンブリにおけるレンズ数の削減に役立つ。言い換えれば、非球面レンズは、球面を有する従来のレンズよりも複雑な表面を有する。

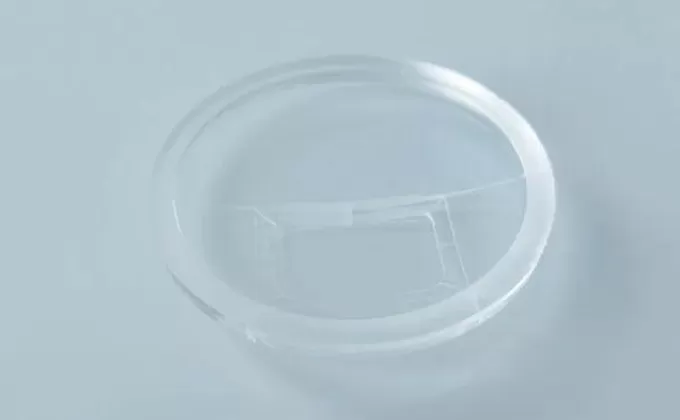

精密研磨非球面レンズの説明


Ecoptikの非球面水没と研磨プロセスは球面レンズと類似している。まず、水没によって表面の形状を決定し、次いで研磨によって非球面の粗さを保証する。研磨を補正する過程で形状偏差が減少した。次は砂漠化のプロセスです。非球面研磨過程において、主に非球面曲率半径の変化問題を解決する。連続精密研磨、調整などの繰り返し操作により、レンズごとに精度要件を満たすことを確保する。

部品総数の減少は、システムのサイズや重量を減らすだけでなく、組み立てプロセスを簡略化するのに役立ちます。したがって、この設計は球面レンズに基づく類似システムよりもコンパクトで強力である。フォーカスレーザダイオードの出力などの非球面をアプリケーションに統合することで、総コストを削減することができるだけでなく、従来の球面光学レンズを使用して設計されたアセンブリよりも優れています。


  • 非球面レンズの利点

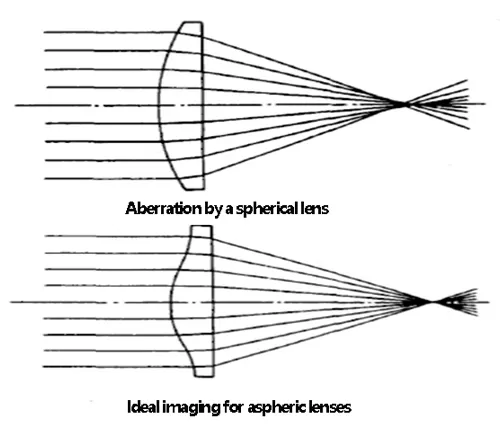

下図は平行単色光が球面レンズと非球面レンズを通じて発生する焦点を比較し、球面レンズ中の結像点は球面収差によってぼやけ、非球面レンズ中の結像点は非常にはっきりしている。したがって、非球面レンズは、球面レンズ群の代わりに正統観念を修正するために使用することができる。例えば、通常10個のレンズを使用するズームレンズでは、5個または6個の球面レンズの代わりに1個または2個の非球面レンズを使用することができ、これにより、同じまたはより高い光学効果を実現し、生産コストを低減し、システムの軽量化と小型化を実現することができる。また、レンズ数を減少させる光学系は、機械的公差、追加のキャリブレーション工程、反射防止めっきの要求を減少させ、それによって全体システムの実用性を高め、全体システムの設計コストを削減した。




光学系に非球面素子を使用すると、システムの性能を高め、光学素子の数を減らすことができ、それによって機器の品質、体積、コンパクトな構造を下げることができる。したがって、非球面光学素子は、大視野、大開口、高収差要件、小構造要件または特別要件を有する光学系によく用いられる。非球面光学素子は優れた光学性能のため、ますます重要な光学素子となっている。
