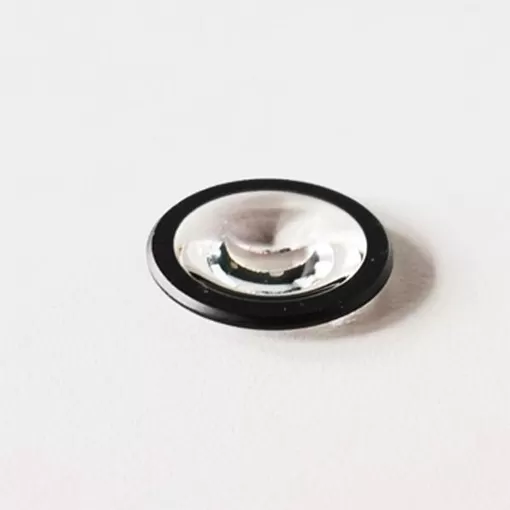

molded glass aspherical lens

モールドガラス非球面レンズ

ガラス成形は、一定の温度と圧力で特定の形状を有する精密金型である。ガラスプリフォームをプレスして、高精度、高表面品質の光学段レンズを得る。精密成形技術を用いて製造されたレンズは通常、冷間加工や研磨を必要としない。これにより、原材料消費が減少し、労働力と材料コストが低減され、非球面レンズが低コストで大量生産できるようになる。非球面光学ガラス部品と標準微光光学素子の製造において広い応用の見通しがある。

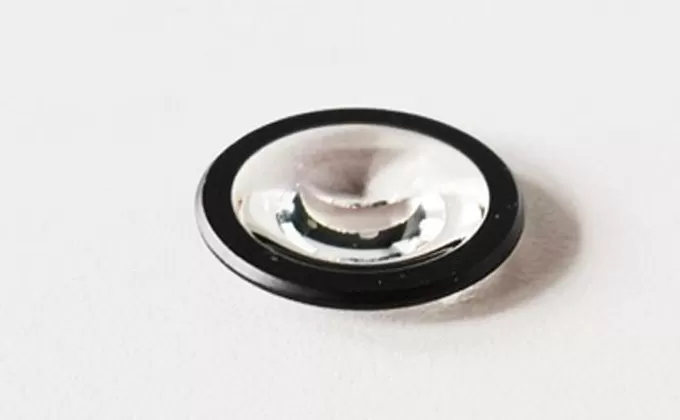

モールドガラス非球面レンズの説明

非球面レンズの球面レンズに対する利点は、画像歪みや焦点ずれなどの問題を補正するために1つ以上のレンズを使用することができることである。金型生産技術とガラス材料開発技術の組み合わせにより、精密に成形された非球面レンズを製造することができる。

同時に、ecoptikのモールドガラス非球面レンズを大量に使用することができる。

ECOPTIKの非球面レンズは、精密成形によりデジタルカメラ、ピックアップレンズ、光通信分野に使用されている。

モールドガラス非球面レンズ技術条件


プロジェクト/直径(mm)
2-77-1515-2424-3535-800コメント
PV0.6μm0.8μm1μm1.2μm2-5μm非球面エッジの接線角度が重要な要素
最適マッチPV0.2μm0.3μm0.4μm0.6μm1-3μm
として0.15μm0.2μm0.3μm0.5μm-
中心厚さ公差±3μm±5μm±10μm±15μm±15μm
くぼみ公差±5μm±10μm
出てくる標準±3-5μm±5μm±5-10μm±10μm±10μm外径加工技術が重要な要素である
直径公差サイドカット高精度中精度ビジネス精度
±0.03±0.05±0.1
傾斜高精度中精度ビジネス精度
60”90”120”
S 1-S 2減速機3μm3-5μm5-7μm10μm15μm
外観レベル40/2040/2080/5080/5080/50材料が重要な要素である
60/4060/4060/4060/40
