mosaic filter

モザイクフィルタ

モザイクフィルタは高度に集積された分光光度機能を有し、イメージング分光器システムの構造を大幅に最適化することができる。イメージング分光計におけるスペクトル素子として用いた場合、イメージング分光計の小型化と軽量化を図ることができる。

フィルタをコア部品とするイメージング分光器はビデオイメージングモードで動作でき、従来のイメージング分光器が画像をプッシュする必要がある欠点を克服し、スペクトルイメージングの効率を大幅に向上させる。製品の応用:偽装識別、精密農業、地質探査、医療モニタリングなど。

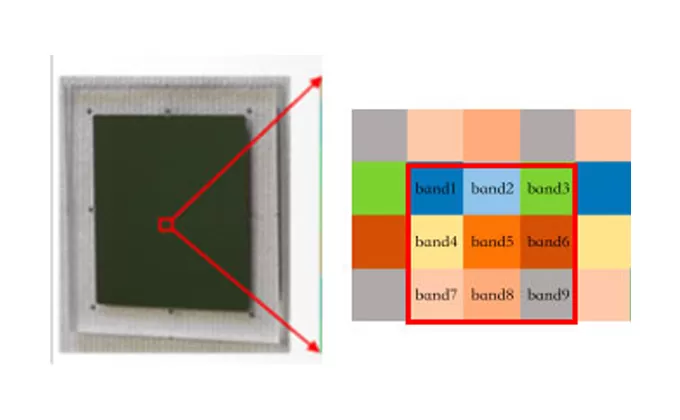

モザイクフィルタの説明


画素レベルモザイクフィルタ、参照フィルタRGBチャネルを配列し、複数のミクロンレベルスペクトルチャネルを一定の規則に従って1つのスペクトル周期に配列し、モザイク方式でフィルタ表面に複数のスペクトル周期を配列する。フィルタの物理的なサイズは、スペクトルチャネルと検出器画素が1つずつ整列できるように、検出器の画素サイズに基づいて決定することができる。

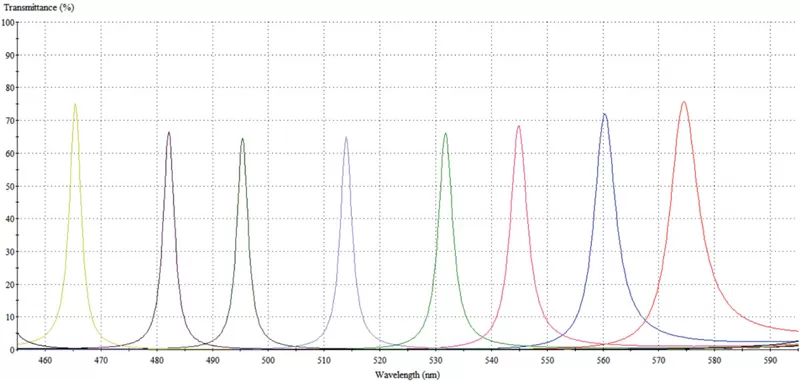

モザイクフィルタの仕様

波長

(nm)

ピーク透過率

(%)

すいたんパルプ

スペクトルチャネル数

シングルチャネル寸法

(μm)

次元#ジゲン#(mm)

ノート冊

450-570

>60

<12

9

10、11

11.264x11.264

波長範囲、

チャネル数

カスタマイズ可能

630-780

>60

<12

9

10、11

11.264x11.264

450-570

>60

<12

16

11

22.528x22.528

559-740

>60

<12

16

11

22.528x22.528

700-920

>60

<12

16

11

22.528x22.528

980-1350

>60

<12

16

15

9.60x7.68

1350-1750

>60

<12

16

15

9.60x7.68

1100-1700

>60

<12

16

20

12.80x10.24
