dichroic filter

ダイクロイックフィルタ

ダイクロイックフィルタは、小さな範囲の他の色を反射しながら、光を選択的に通過させるための非常に正確なカラーフィルタです。対照的に、ダイクロイックミラーとダイクロイックミラーの特徴は、通過する色ではなく反射光の色であることが多い。

二色フィルタは白色光源からの光をフィルタリングし、人間が色が高度に飽和していると考えている光を生成する。

ダイクロイックミラー(一般にコールドミラーと呼ばれる)は、通常、光源の後ろに使用され、可視光を前方に反射しながら、非可視赤外光が固定装置の背面から射出されることを可能にする。この配置により、より少ない照明物体で強い照明を行うことができる。そのため、多くの石英ハロゲンランプには統合された2色反射器があり、スライドの融解を避けるためにスライドプロジェクタに使用されていたが、現在では室内の家庭用や商業用照明に広く使用されている。余分な赤を取り除くことで白さを高める、しかし、埋め込み型または閉鎖型の照明器具に赤外線を使用すると、深刻な火災の危険性が生じ、これらの照明器具に放射されます。これらの用途には、非冷ビーム(ALUまたはSilverback)ランプを使用する必要があります。

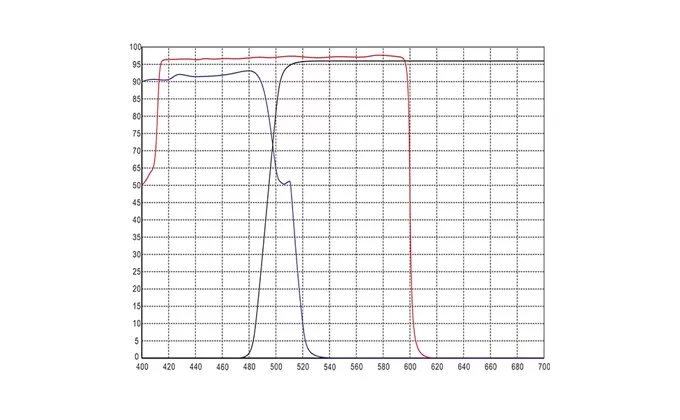

ダイクロイックフィルタの説明


ダイクロイックフィルタは、薄膜干渉の原理を利用して、水面に油膜と同じ色を生成する。光が一定の角度で油膜に照射されると、一部の光は油の上面から反射し、一部の光は水と接触する底面から反射する。底部から反射される光の伝播経路がやや長いため、一部の波長はこの遅延によって増強され、他の波長は相殺されて可視色を生成する。


ダイクロイックミラーまたはフィルターでは、油膜を用いて干渉を発生させるのではなく、ガラス基板上に異なる屈折率を有する交互の光学コーティング層を構築する。異なる屈折率を有する層間の界面は、ある波長の光を選択的に増強し、他の波長の光を妨害する位相反射を生じる。これらの層は通常、真空蒸着によって添加される。層の厚さと量を制御することにより、周波数の通過帯域をフィルタの幅に調整し、必要に応じてより広くまたは狭くすることができる。不要な波長は吸収されるのではなく反射されるので、二色フィルタは動作中にこの不要なエネルギーを吸収しないので、通過帯域におけるより多くのエネルギーにはなりません)。


同様のダイクロイックプリズムは、意図的に白色光を様々な色帯に分割する場合(例えば、カラービデオプロジェクタまたはカラーテレビカメラ)に使用される。しかし、現在では、カメラは単一CCDアレイ上の単一画素をフィルタリングするための吸収フィルタアレイを有することがより一般的になっている。


二色フィルタの適用


蛍光顕微鏡では、ダイクロイックフィルタはビームスプリッタとして機能し、励起周波数の照明を直接サンプルに導き、その後、分析器では同じ励起周波数を拒否したが、特定の発光周波数を通過した。


一部の液晶プロジェクタでは、プリズムではなくダイクロイックフィルタを使用して、電球からの白色光を3つの液晶セルを通過する前に3色に分割しています。


古いDLPプロジェクタは通常、カラーホイールを介して白色光源を送信し、カラーホイールは2色フィルタを使用して(単色)デジタルマイクロミラーデバイスを介して送信される色を迅速に切り替えます。新しいプロジェクタでは、レーザー光源やLED光源を使用して、必要な波長の光を直接放出することができます。


レーザー高調波分離器として使用されています。これらは選択的スペクトル反射と透過により周波数逓倍レーザシステムの各種高調波成分を分離する。


高出力照明製品のgoboを作成するために二色フィルタも使用されている。最大4つのカラーダイクロイックフィルタを重ねることで写真を撮影します。


カメラアンプのカラーヘッドは、2色フィルタを用いて印刷中のカラーバランスを調整する。
