sapphire optics 1

サファイア光学

Ecoptikサファイア光学コンポーネントのさまざまな提供、などサファイアレンズ、サファイア窓、サファイアミラー、サファイアシリンドリカルレンズ、サファイアプリズム、サファイアライトガイド、サファイアドームなど。

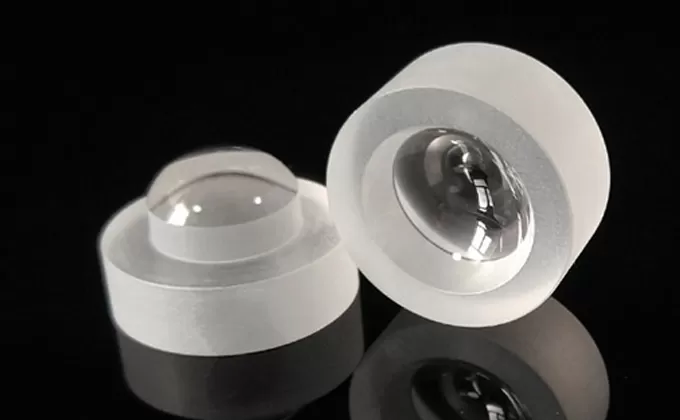

サファイア光学説明

サファイア (単結晶al2O3) は、使用される光学材料、主にベースにいくつかの特徴。

  • 超ロング適用波長バンド: から送信することができる紫外線 (uv = 150nm) 波長に赤外線 (ir = 5um) 波長、とは、高透過率

  • 優れた物理的性質: 含む強度、高硬度、高耐熱性、摩擦抵抗、と耐食性。

  • 安定した化学的性質、酸やアルカリによって腐食されていないなど。


サファイア光学仕様

結晶学的

Syngony

四角形

対称クラス

3メートル

格子定数

A = 4.758 å

C = 12.991 å

Cleavability

(1011) 、 (1120) 不完全

光学

屈折率でne

1.7771

屈折率でnf'-nc'

0.0107

熱係数の屈折率で3.39ミクロンため ± 60 °C

Βo = (0.88。 .. 1.28) × 10-5 βe = (0.99。 .. 1.39) × 10-5

スペクトル範囲、ミクロン

0.17 - 5.0


熱リニア拡張、 °Cのため1 ± 60 °C

⊥ C軸

(3.24。 .. 5.66) × 10-6

熱伝導率、w/(m * °C) で46 °C

⊥ C軸

25.2

| | C軸

23.1

比熱容量、j/(kg * °C)

0.7610 × 103

熱安定性、 °C

162 ± 8

融点、 °C

2030

化学

分子量

101.96

溶解性

水で、グラム/100 cm3


98 × 1010


Ref。 インデックス対波長 λ

波長、ミクロン

屈折インデックスなし

屈折率ne

1.0

1.7545

1.7460

2.0

1.7374

1.7299

3.0

1.7015

1.6920

4.0

1.6748

1.6679


内部透過率t私は(Λ) 対波長 λ

波長、ミクロン

内部透過率

0.2

0.79

0.5

0.97

1.0

0.97

3.0

0.97

5.0

0.45




アプリケーションのサファイアコンポーネント。

広く赤外線と遠赤外線軍事機器、など: ナイトビジョン赤外線と遠赤外線観光スポットで使用、ナイトビジョンカメラと他の楽器と衛星、宇宙技術楽器やメートルだけでなく、windows高出力のレーザー、さまざまな光学プリズム、光学窓、uvとir窓やレンズ、 と観察ポート低温実験は完全に高精度で使用楽器やメートルナビゲーション、航空宇宙、航空。


サファイア窓/レンズ


商用グレード

精密級

高精度グレード

直径

1-300ミリメートル

直径公差

± 0.1ミリメートル

± 0.05ミリメートル

± 0.01ミリメートル

厚さ許容差

0/-0.1ミリメートル

± 0.05ミリメートル

± 0.01ミリメートル

平行度

<3アーク最小

<30アーク秒

<5アーク秒

表面品質:

60/40

40/20

20/10

表面精度

Λ

Λ/4

Λ/10


連絡
興味光学製品?
Ecoptikに連絡することを躊躇しない。
*
*
*
*
