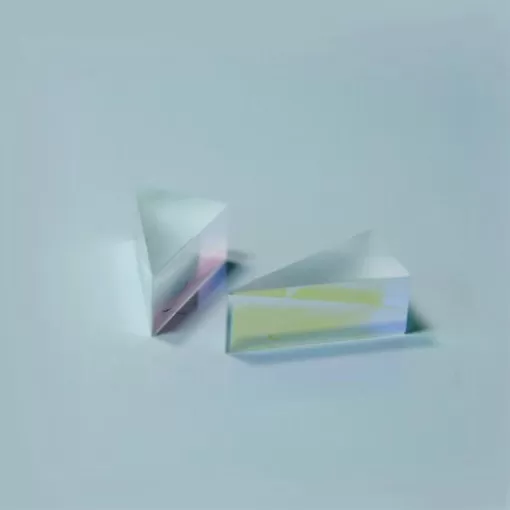

光学的には、リトロープリズム、リトロー分光器またはリトローミラーは、ブルースター角で入射した入射光束のばらつきを最小にする逆反射分散プリズムであるため、最も分散したリトロープリズムは通常30°/60°/90°プリズムであり、60°角の対向表面に反射膜が塗布されている。レーザ光学キャビティの端に典型的なリトロープリズムを用い、入射角を変えることでレーザの出力周波数を調整した。
図に示すように、60°分散プリズムの半分は直角の長辺に反射膜層がめっきされている。反射により、半プリズムは60°分散プリズムとして機能する。リトロ分散プリズムシステムのコンパクト構造。石英などの高価なプリズム材料の中には、このプリズムを使用することで材料を節約することができます。
ECOPTIKのコーティングと非コーティングのリトロプリズムの角度公差はいずれも1角秒より大きく、表面品質は10/5、表面精度はλ/20、寸法公差は+0.001インチである。
トレーディング | 高精度 | |
材料： | N−BK 7、紫外線溶融シリカ、その他光学ガラス | |
寸法公差: | ±0.1mm | ±0.05mm |
表面品質： | 60-40 S/D | 10-5 S/D |
表面平坦度： | λ/4@632.8nm | λ/8@632.8nm |
偏差180°： | ±3 アーク最小値 | ±30 アーク秒 |
正孔径： | >85% サイズ | |
斜面: | <0.25mm×45° | |
コーティング： | 要求に応じて反射コーティング、ARコーティング等を行う | |

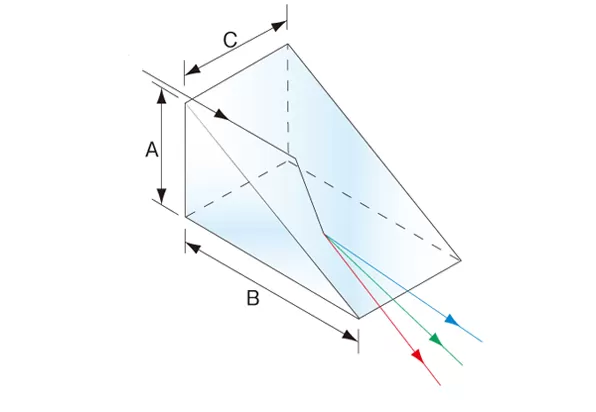

Type No. | 次元＃ジゲン＃ (mm) | 波長 (nm) | コーティング | ||
A | B | C | |||
eco-LDP-1 | 12.7 | 21.9 | 12.7 | 350-2200 | ひふく |
eco-LDP-2 | 12.7 | 21.9 | 12.7 | 400-700 | 保護アルミニウム |
eco-LDP-3 | 22 | 38.11 | 22 | 350-2200 | ひふく |
