ペンタプリズム：ビームを90°正確に偏向させる

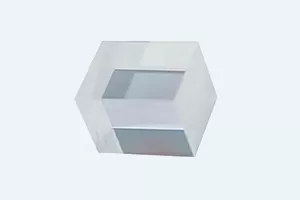

五角プリズムは、4つの研磨面を有する五角プリズムであり、2つは反射面であり、他の2つは入射面と出射面である。ペンタプリズムの反射面は反射膜でコーティングされ、ブラックペイントで保護されている。ペンタプリズムは鏡面回転や反射なしに光を90°回転させることができ、90°の回転はプリズムの位置に応じて変化しない。ペンタプリズムは水平計や距離計に広く使われている。先進的な計量装置とツールにより、ペンタプリズムは90°方位角のビーム偏向を正確に測定することができる。

1. ペンタプリズムを使用して、光を特定の角度に向けることができます

プリズムは光を偏向するだけでなく、画像の方向を調整するためにも使用できます。ペンタプリズムの設計は、光とどのように相互作用するかを決定するために使用されます。光がプリズムに入射すると、光は出射前に1つ以上の表面で反射したり、基板を通過したりすると屈折したりします。

ペンタプリズムは2つの90°の屈折面と2つの45°の反射面からなる。光は2つの表面のいずれかから90°垂直に入射し、その後45°で2つの表面を通過する。表面は反射し、90°角の反対側から出射し、入射光と出射光の間の角度は90°角に等しい。

2. ペンタプリズムの適用

（1）光線の進入 ペンタプリズム プリズムで2回反射して方向を90°変えると、画像は反転せず、画像の利き手性も変わりません。ペンタプリズムは主に一眼レフカメラのビューの反射装置として用いられ、ビーム固定角度分流器としても用いられる。

（2）ペンタプリズムは、単反射直角プリズムに比べて正確に入力ビームを90°偏向することができ、プリズムの取り付け誤差の影響を受けない、すなわち入射光の方向を考慮する必要がない。それはより安定しているので、垂直コリメータ、コリメータ、距離測定器などの各種画像観測機器や較正装置によく使用されています。

プリズム内部の反射は全反射によるものではありません。反射中の入射光の角度は臨界角より小さく、臨界角は全反射の最小角度であるため、両方の反射面は鏡面に塗布され、入射面と出射面は反射防止コーティングであり、反射を減らすべきです。
