を検索する方法凹面レンズの焦点?

凹レンズ仮想画像形成ので実際のオブジェクト、それは測定することは困難の物体距離と像距離凹レンズ直接。 私たちは使用することができ反転実画像凹凸レンズ。 仮想物体としての平面凹面レンズ、仮想物体の位置を測定することができる。 凹レンズ架空の実画像形成することができるオブジェクト、をリアル画像の位置測定することができる。

ここでBrd光学を測定するためにあなたにいくつかの方法をご紹介凹面レンズの焦点。

1.measure焦点距離の平凹レンズと共役方法

(1) 粗制御: 照明器具光学ベンチと高さを調整。光学中心ではおよそ同じ高さとに直線。

(2) 詳細については、共役使用原理オブジェクト間の距離を調整画面と映像画面、ゆっくりと移動凹レンズオブジェクトから画面に映像画面。 を場合センターの大画像と一致してセンターの小さな画像、を輪郭同軸調整された。 を場合センターの大画像以下である場合にセンターの小さな画像、ことを示し凹レンズの位置は低、と位置調整されるべき以上; 逆に、ターンダウンレンズ; 左と右も。

(3) オブジェクトの位置読み出す画面と位置1080pの映像画面、それを埋める自己製テーブルとそれを計算。

(4) 移動凹レンズに明確な拡大反転実画像にスクリーン、注ダウン位置でこの時間、と継続を移動する平面凹面レンズに明確なと減少に反転実画像画面に表示され、書き留め位置でこの時間、それを計算。 上記の手順を繰り返しを取得するために5回の合計4組のデータ、を計算値の各セット、平均値。

2.measureによって平凹レンズの焦点距離自己コリメーション方法

(1) 場所スリット光源平面鏡光学ベンチ、とそれらの間の距離を確認より焦点距離の測定された凹レンズ。 を凹面れるオブジェクト間測定画面と平面鏡。

(2) 適切に調整光路オブジェクトによって放射されるようにスクリーンを通過レンズ、し反映されバックによって平面鏡、を通過しレンズオブジェクトに画面。

(3) 光学ベンチ、移動平凹レンズを生成するために前後に逆さま、等サイズ、クリア実画像オブジェクトに画面。 が同軸は良い、オブジェクトと画像は完全に重複、と平面レンズは一枚の紙でカバー。 画像必要消え。 平凹レンズの位置に注意しています。 手順を繰り返し5回記録位置オブジェクトとのレンズ、と平均値を計算する。

3.measureオブジェクト距離によって平凹レンズの焦点距離と像距離方法

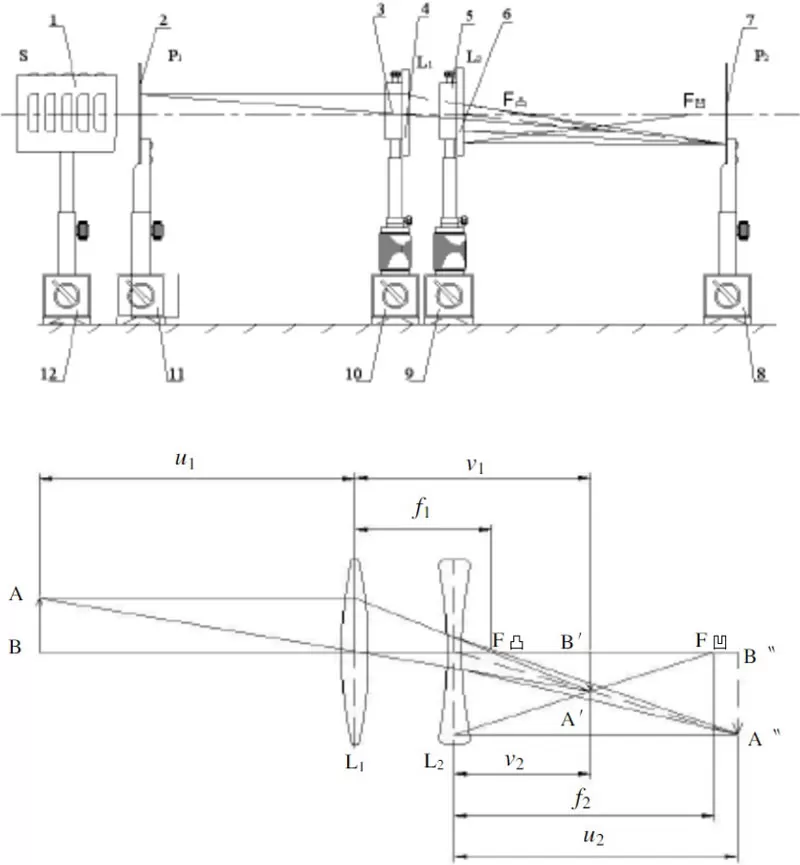

(1) をオブジェクトが画面P1によって照らさ面光源はに形成された鮮明な画像に画像を通して画面P2飛行機凸レンズL1、p1とP2間距離よりもわずかに大きい4倍の焦点距離の長さ凸レンズ。 注位置測定値のL1とP2にレール。

(2) を追加薄型凹レンズL2間テストする凸レンズと映像画面、を調整同軸、移動映像画面わずか離れまで鮮明な画像画面に表示されます。 書き留め位置測定値のL2とp2'。

(3) を使用してl2p2' 距離物体距離-u、とL2P2距離イメージとして距離v' 、代替値に式1/u 1/v = 1/fを計算に焦点長さの測定されたレンズ。
