をパウエルレンズは飛躍で前方ライン発生器パフォーマンスシンプルなシリンダーレンズ。 シリンダーレンズ生成不十分イルミネーションライン、1によって制限不均一、ガウスレーザービーム。 をパウエルレンズ角丸屋根は、実際には複雑な二次元非球面曲線を生成し膨大な量を一緒に光redistributesが球面収差のライン; 減少を増加させながら中央エリアの光を光レベルでラインの終了。 を結果は非常に均一イルミネーションラインで使用マシンビジョンアプリケーションのすべての方法; からバイオ医療と自動車アセンブリにチョコチップクッキー生産。

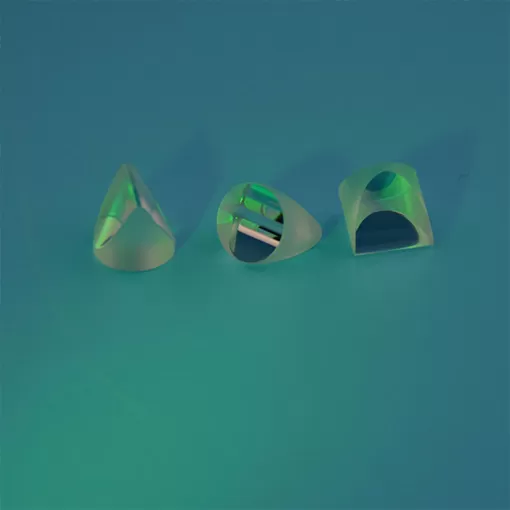

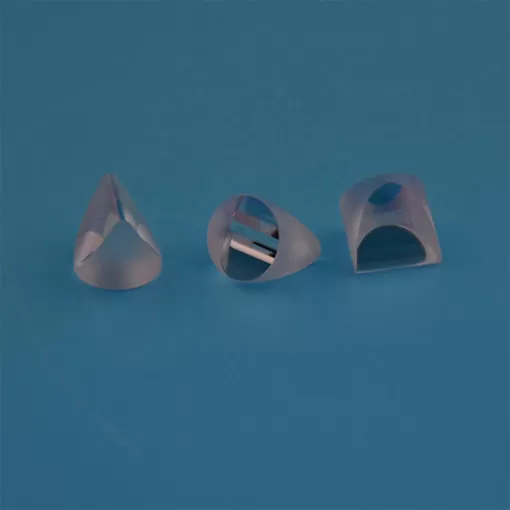

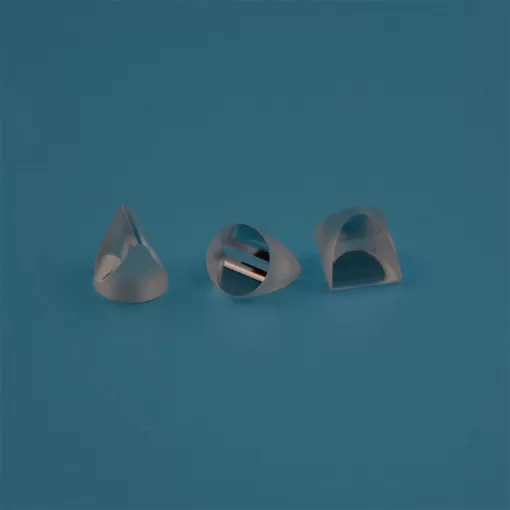

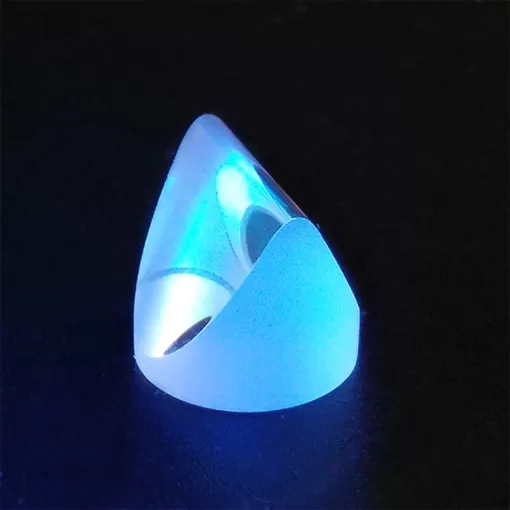

パウエルプリズム (別名レーザーリニア発生器レンズ) は、光学プリズムマーキング、の入力用に最適化することができるレーザービームの直径0.8ミリメートル。 パウエル光学プリズムはレーザービーム制服光学濃度と一直線に最適化され、良好な安定性と良好な直線性を通過した後。異なる円筒形から生成するレンズの特性中央ホットスポットと色あせエッジガウスビーム、それを排除すること分布の中央ホットスポットと色あせエッジのガウスビーム形成直線均一エネルギー分布。をフルファン角度範囲に1 ° から120 °。 を標準仕様は5 ° 、10 ° 、20 ° 、30 ° 、40 ° 、45 ° 、50 ° 、60 ° 、70 ° 、80 ° 、90 ° 、110 ° と120 °。
ガウスレーザービーム通常シリンドリカルレンズ、直線の不均一な分布を生成し、との上部にパウエルプリズムは複雑な二次元非球面、を通じてレーザー生成する多数の球面収差、光路はredistributed、中心領域の光を低減、 を増加エッジの光を形成する均一なライン、適切なすべての種類の生物医学、自動車アセンブリ、食品加工とマシンビジョンアプリケーション。
を配置するための使用、レーザーマーキングマシン、処理測位マーキング、マーキング建物ターゲット、レーザースキャンシステム、計測機器。マシンビジョンアプリケーションのさまざまな;から生物医学に自動車組立にチョコチップクッキー生産;携帯電話のすべての種類のオンライン検出、航空機軍事用途、船植物。
| 材料 | フューズドシリカ/BK7glass |
| 直径 | Φ0.8mm、 Φ1mm、 Φ2mm、 Φ3mm、 Φ5mm、 Φ9mm、 Φ10mm、 Φ 15ミリメートルまたはカスタマイズされたサイズ |
| 直径公差 | + 0.0/-0.05ミリメートル/± 0.05ミリメートル |
| 範囲のファン | 3 ° 、5 ° 、10 ° 、15 ° 、20 ° 、30 ° 、45 ° 、53 ° 、60 ° 、70 ° 、75 ° 、85 ° 、90 ° 96 ° 、100 ° 、110 ° 、120 ° |
| 角度公差 | <3arc最小〜30arc秒。 |
| ビームワイド | 3ミリメートル、4ミリメートル、5ミリメートルまたはカスタマイズされたサイズ |
| 表面品質 | 60/40、40/20、20/10傷や掘る |
| 開口 | > 90% |
| ベベル | <0.2ミリメートル × 45 ° |
| コーティング | 顧客の要求 |
| タイプ番号 | ビーム寸法 (ミリメートル) | 角度のファン (°) | 直径 (ミリメートル) | 高さ (ミリメートル) |
| BRD-PWP-1GB-15 | 1 | 15 | 9 | 8 |
| BRD-PWP-1GB-30 | 1 | 30 | 9 | 8 |
| BRD-PWP-1GB-40 | 1 | 40 | 9 | 8 |
| BRD-PWP-1GB-45 | 1 | 45 | 9 | 8 |
| BRD-PWP-1GB-60 | 1 | 60 | 9 | 8 |
| BRD-PWP-1GB-90 | 1 | 90 | 9 | 8 |
| BRD-PWP-1GB-110 | 1 | 110 | 9 | 8 |
| BRD-PWP-2GB-4 | 2 | 4 | 9 | 8 |
| BRD-PWP-2GB-30 | 2 | 30 | 9 | 8 |
| BRD-PWP-2GB-60 | 2 | 60 | 9 | 8 |
| BRD-PWP-2GB-70 | 2 | 70 | 9 | 8 |
| BRD-PWP-2.5GB-30 | 2.5 | 30 | 9 | 8 |
| BRD-PWP-3GB-10 | 3 | 10 | 9 | 8 |
| BRD-PWP-3GB-15 | 3 | 15 | 9 | 8 |
| BRD-PWP-3GB-20 | 3 | 20 | 9 | 8 |
| BRD-PWP-3GB-30 | 3 | 30 | 9 | 8 |
| BRD-PWP-3GB-45 | 3 | 45 | 9 | 8 |
| BRD-PWP-3GB-60 | 3 | 60 | 9 | 8 |
| BRD-PWP-3GB-70 | 3 | 70 | 9 | 8 |
| BRD-PWP-3GB-90 | 3 | 90 | 9 | 8 |
| BRD-PWP-3GB-110 | 3 | 110 | 9 | 8 |
| BRD-PWP-4GB-22 | 4 | 22 | 9 | 8 |
| BRD-PWP-4GB-30 | 4 | 30 | 9 | 8 |
| BRD-PWP-4GB-90 | 4 | 90 | 9 | 8 |
| BRD-PWP-5GB-10 | 5 | 10 | 9 | 8 |
| BRD-PWP-5GB-30 | 5 | 30 | 9 | 8 |
| BRD-PWP-5GB-35 | 5 | 35 | 9 | 8 |
| BRD-PWP-5GB-40 | 5 | 40 | 9 | 8 |
| BRD-PWP-5GB-45 | 5 | 45 | 9 | 8 |
| BRD-PWP-5GB-55 | 5 | 55 | 9 | 8 |
| BRD-PWP-5GB-60 | 5 | 60 | 9 | 8 |
| BRD-PWP-5GB-70 | 5 | 70 | 9 | 8 |
| BRD-PWP-5GB-75 | 5 | 75 | 9 | 8 |
| BRD-PWP-5GB-90 | 5 | 90 | 9 | 8 |
| BRD-PWP-5GB-110 | 5 | 110 | 9 | 8 |
| BRD-PWP-5.7GB-90 | 5.7 | 90 | 9 | 8 |
