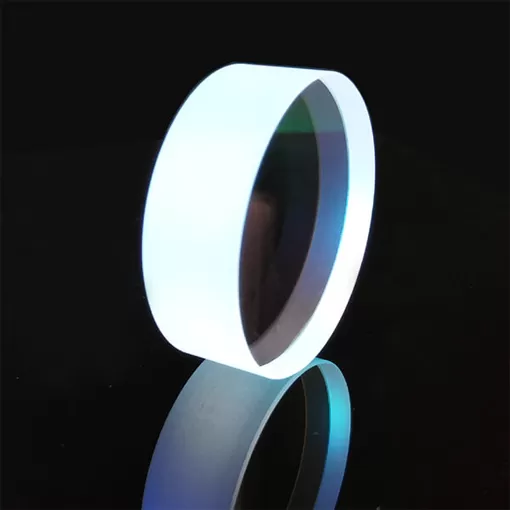

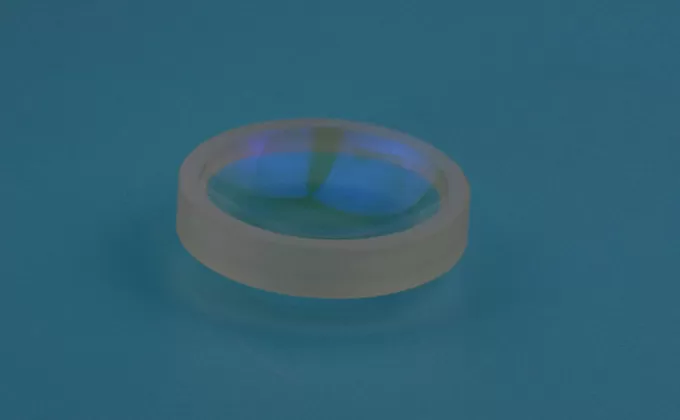

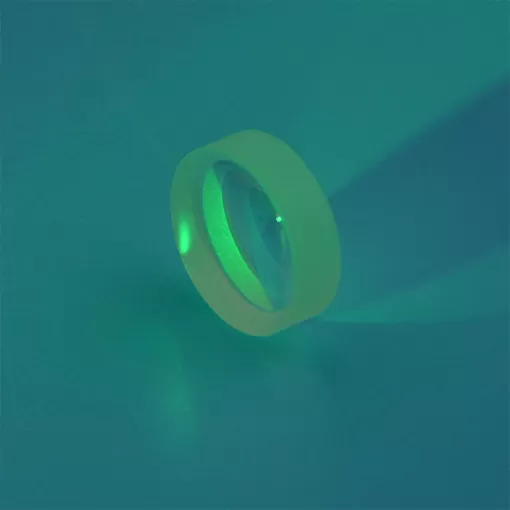

平凹レンズ曲げパラレル入力ので光線の出力側に互いに発散レンズしたがっては負焦点距離。 を球面収差の平凹レンズは負に使用することができバランス収差他によって作成されたレンズ。 同様に平凹レンズ、を曲率表面通常に直面している最大オブジェクト距離または無限最小限に共役球面収差。
したい場合についての詳細をお知らせ平凹レンズ、ご連絡ください。
Ecoptik平凹レンズ曲げパラレル入力ので光線の出力側に互いに発散レンズしたがっては負焦点距離。 を球面収差の平凹レンズは負である
| 材料 | 光学ガラス/溶融シリカ/サファイアなど。 |
| 直径 | 2ミリメートル〜300ミリメートル |
| 直径公差 | ± 0.05ミリメートル (≤ 50ミリメートル) |
| ± 0.1ミリメートル (>50ミリメートル) | |
| 焦点距離 | -50ミリメートル〜〜2000ミリメートル |
| 焦点長さの許容差 | ± 0.2%(<10ミリメートル) |
| ± 0.5%(<10ミリメートル-1000ミリメートル) | |
| ± 1%(<>1000ミリメートル) | |
| エッジ厚さ | 2ミリメートル〜20ミリメートル |
| 表面品質 | 60/40、40/20、20/10 |
| 表面精度 | Λ/2〜 λ/10@632.8nm、532nm、など。 |
| 開口 | > 85% 掘る直径 |
| センタリング | <3arc最小〜30arc秒 |
| 面取り | <0.2ミリメートル × 45 ° |
| コーティング | 顧客の要求 |
| タイプ番号 | 直径 (ミリメートル) | 中心厚 (ミリメートル) | エッジ厚さ (ミリメートル) | 有効焦点距離 (ミリメートル) |
| PCA-6 | 6 | 2 | 2.9 | -10 |
| PCA-7.8 | 7.8 | 5.3 | 16.3 | -12.7 |
| PCA-8 | 8 | 2 | 3 | -15 |
| PCA-10 | 10 | 2 | 3.2 | -20 |
| PCA-12.7-A | 12.7 | 2 | 4.1 | -20 |
| PCA-12.7-B | 12.7 | 2 | 3.4 | -30 |
| PCA-12.7-C | 12.7 | 2 | 2.8 | -50 |
| PCA-12.7-D | 12.7 | 2 | 2.3 | -100 |
| PCA-15 | 15 | 2 | 2.7 | -75 |
| PCA-21 | 21 | 2 | 4.7 | -40- |
| PCA-22.4 | 22.4 | 2 | 3.2 | -100 |
| PCA-25.4-B | 25.4 | 2 | 7.2 | -35 |
| PCA-25.4-C | 25.4 | 2 | 4.3 | -70 |
| PCA-25.4-D | 25.4 | 2 | 4.1 | -75 |
| PCA-25.4-E | 25.4 | 2 | 3.6 | -100 |
| PCA-25.4-F | 25.4 | 2 | 3 | -150 |
| PCA-25.4-G | 25.4 | 2 | 2.7 | -200 |
| PCA-25.4-H | 25.4 | 2 | 2.5 | -300 |
| PCA-25.4-I | 25.4 | 2 | 2.3 | -500 |
| PCA-25.4-J | 25.4 | 2 | 2.2 | -1000 |
| PCA-30 | 30 | 2 | 4.8 | -80 |
| PCA-38-A | 38 | 3 | 11.3 | -50 |
| PCA-38-B | 38 | 3 | 6.6 | -100 |
| PCA-38-C | 38 | 3 | 4.8 | -200 |
| PCA-38-D | 38 | 3 | 4 | -350 |
| PCA-38-E | 38 | 3 | 3.7 | -500 |
| PCA-38-F | 38 | 3 | 3.5 | -700 |
| PCA-50-A | 50 | 5 | 11 | -100 |
| PCA-50-B | 50 | 5 | 9.7 | -125 |
| PCA-50-C | 50 | 3 | 4.2 | -500 |
| PCA-50-D | 50 | 3 | 3.8 | -800 |
| PCA-50.8-A | 50.8 | 3.5 | 13 | -75 |
| PCA-50.8-B | 50.8 | 4 | 10.7 | -100 |
| PCA-50.8-C | 50.8 | 4 | 8.3 | -150 |
| PCA-75-A | 75 | 5 | 14.6 | -150 |
| PCA-75-B | 75 | 5 | 12 | -200 |
| PCA-100-A | 100 | 6 | 18.85 | -200 |
| PCA-100-B | 100 | 6 | 16 | -250 |
| PCA-100-C | 100 | 6.2 | 14.45 | -300 |
| PCA-100-D | 100 | 8.2 | 14.32 | -400 |
| PCA-100-E | 100 | 8 | 12.87 | -500 |
| PCA-100-F | 100 | 9.6 | 13.64 | -600 |
| PCA-125-A | 125 | 4.2 | 17.3 | -300 |
| PCA-125-B | 125 | 5.6 | 15.24 | -400 |
| PCA-125-C | 125 | 6 | 13.64 | -500 |
| PCA-125-D | 125 | 9 | 15.34 | -600 |
| PCA-125-E | 125 | 8.4 | 13.82 | -700 |
| PCA-125-F | 125 | 9.6 | 14.34 | -800 |
| PCA-150-A | 150 | 5 | 19.03 | -400 |
| PCA-150-B | 150 | 6.2 | 17.29 | -500 |
| PCA-150-C | 150 | 7.5 | 16.68 | -600 |
| PCA-150-D | 150 | 9 | 16.83 | -700 |
| PCA-150-E | 150 | 8 | 14.84 | -800 |
| PCA-200-A | 200 | 6.57 | 26.63 | -500 |
| PCA-200-B | 200 | 7.8 | 24.31 | -600 |
| PCA-200-C | 200 | 9.2 | 23.25 | -700 |
| PCA-200-D | 200 | 10.5 | 22.73 | -800 |
| PCA-200-E | 200 | 11.8 | 22.64 | -900 |
| PCA-200-F | 200 | 13.1 | 22.83 | -1000 |
| PCA-250-A | 250 | 6 | 28.2 | -700 |
| PCA-250-B | 250 | 6.9 | 26.18 | -800 |
| PCA-250-C | 250 | 8 | 25.05 | -900 |
| PCA-250-D | 250 | 9.5 | 28.45 | -1000 |
| PCA-250-E | 250 | 12 | 25.87 | -1100 |
| PCA-250-F | 250 | 15 | 27.69 | -1200 |
| PCA-300-A | 300 | 10 | 32.17 | -1000 |
| PCA-300-B | 300 | 12 | 30.35 | -1200 |
| PCA-300-C | 300 | 14 | 29.67 | -1400 |
| PCA-300-D | 300 | 16 | 29.67 | -1600 |
| 材料 | 直径 (ミリメートル) | 凹面半径 (ミリメートル) | 中心厚 (ミリメートル) | 焦点距離 (ミリメートル) |
| H-K9L | 3 | -3.05 | 3 | -5.9 |
| H-K9L | 5 | -51.68 | 5 | -100 |
| H-K9L | 9 | -10.8 | 1.4 | -20.9 |
| JGS1 | 10 | -13.81 | 2 | -30.1 |
| ダウコーニング7978 | 10 | -6.111 | 2 | -13.3 |
| H-K9L | 11 | -11.695 | 1 | -22.65 |
| H-K9L | 12 | -42.63 | 1.5 | -82.5 |
| Coring7978 | 12 | -27 | 2 | -58.9 |
| ダウコーニング7978 | 12 | -18.155 | 2 | -39.6 |
| H-K9L | 12 | -13.4 | 1.4 | -26 |
| HWB850 | 12 | -8.3 | 3 | -16 |
| H-ZF7LA | 12 | -9 | 2 | -11.2 |
| JGS1 | 12.7 | -600 | 3 | -300 |
| JGS1 | 12.7 | -500 | 3 | -250 |
| JGS1 | 12.7 | -33.624 | 3.4 | -16.8 |
| H-ZK6 | 13 | -7.238 | 3 | -12.4 |
| H-LAF3 | 14 | -8.6 | 2 | -11.6 |
| H-K9L | 15 | -36.07 | 4.2 | -69.8 |
| HWB850 | 17 | -18.42 | 1.5 | -34.4 |
| H-K9L | 19 | -8.5 | 2 | -16.5 |
| ZF6 | 19 | -9.615 | 2 | -12.7 |
| H-K9L | 20 | -1500 | 3 | -2902 |
| H-K9L | 20 | -1000 | 3 | -1935 |
| H-K9L | 20 | -800 | 3 | -1548 |
| H-K9L | 20 | -500 | 3 | -967 |
| JGS1 | 20 | -33.332 | 4 | -72.7 |
| JGS1 | 20 | -31.688 | 3 | -69.1 |
| H-ZF7LA | 20 | -23.55 | 1.4 | -28.9 |
| B270 | 21.9 | -14.12 | 4.1 | -27 |
| H-K9L | 22 | -27 | 2 | -52.2 |
| シリカ | 22.5 | -90 | 4.3 | -45 |
| ZF2 | 24 | -19.8 | 4.1 | -29.43 |
| H-K9L | 25 | -51.68 | 3.5 | -100 |
| JGS1 | 25 | -45.84 | 2.5 | -100 |
| JGS1 | 25 | -22.92 | 2 | -50 |
| JGS1 | 25 | -22.89 | 3 | -50 |
| JGS1 | 25.4 | -150 | 3 | -75 |
| JGS1 | 25.4 | -23 | 2 | -50 |
| シリカ | 25.4 | -38.1 | 3.18 | -19 |
| H-ZF3 | 28 | -13.964 | 14 | -19.5 |
| H-ZF7LA | 30 | -12.706 | 1.2 | -15.6 |
| ZK2 | 30.3 | -82.6 | 2 | -141.56 |
| H-ZF7LA | 32 | -18.7 | 8.05 | -23.2 |
| H-K9L | 33 | -155 | 2.5 | -299.92 |
| H-K9L | 42 | -51.87 | 2 | -100 |
| JGS1 | 42 | -34.78 | 3 | -75.9 |
| H-ZF7LA | 44.98 | -35.149 | 2.5 | -43.7 |
| JGS1 | 46 | -70.96 | 3 | -155 |
| H-ZF7LA | 51.98 | -35.149 | 2 | -43.7 |
| H-ZF7LA | 52 | -44.3 | 3.485 | -55 |
| H-K9L | 58 | -600 | 10 | -1161 |
| ZBaF5 | 58 | -39.17 | 2 | -58.37 |
| H-ZF11 | 99 | -116.83 | 3.5 | -167 |
| H-K9L | 100 | -2000 | 12 | -1000 |
